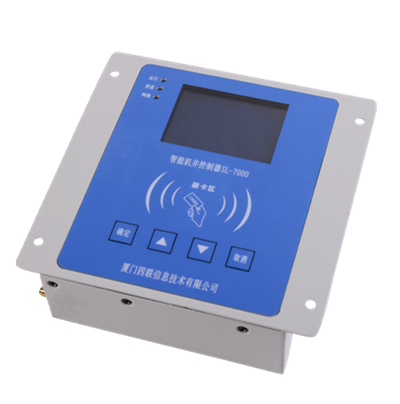

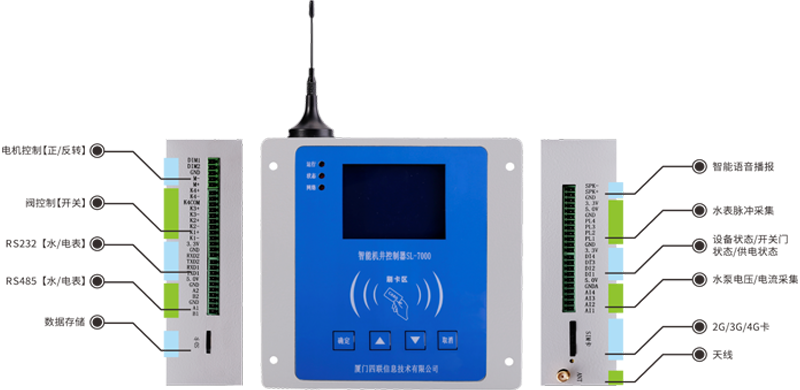

电源输入

VCC-GND

电源正极-负极

DC 8-25V，建议DC 12V

NC

悬空

VBAT-GND

电池正极-负极

外接备份电源，市电断电后，可切换太阳能12V蓄电池供电

继电器输出

K1

第1路继电器输入-输出

常开：接触器、空开、箱体门锁，切换电流5A

K2

第2路继电器输入-输出

常开：接触器、空开、箱体门锁，切换电流5A

K3

第3路继电器输入-输出

常开：接触器、空开、箱体门锁，切换电流5A

K4

第4路继电器输入-输出

常开/常闭：最大切换电压:30VDC/250VAC；最大切换电流:16A；接触器、空开、箱体门锁

K4COM

第4路继电器输公共端

水泵控制

M+

水泵正极-负极

控制水泵开关或者变频器，间接驱动水泵的启停，配置正反转输出

GND

数字量地

水泵的限位开关，防止电机失控，造成危险

DIM

2路限位检测

RS232

TXD1-RXD1

串口1发送-接收

默认用来串口信息打印，参数配置等

TXD2-RXD2

串口2发送-接收

默认接串口摄像头

GND

数字量地

电源输出:3.3V/0.5A

3.3V

3.3V输出

RS485

A1-B1

RS485正极-负极

非隔离485接口，可以默认接超声波水表，波特率、数据位、奇偶校验位、停止位可配置

GND

数字量地

A2-B2

隔离RS485正极-负极

隔离485接口，默认接智能电表，波特率、数据位、奇偶校验位、停止位可配置

GND

隔离数字量地

5.0V

隔离5V输出

SD卡槽

SD卡

SD卡接口

用来记录设备的运行记录，刷卡记录等信息，最大可支持32G

喇叭输出

SPK+SPK-

喇叭正极-负极

可以驱动8Ω/ 0.5W 口径40MM的喇叭

GND

数字量地

电源输出:3.3V/0.5A

3.3V

3.3V输出

脉冲输入

5.0V

5V输出

电源输出:5V/1.0A

GND

数字量地

PL1-2-3-4

脉冲通道1-2-3-4

脉冲通道1-2-3-4可用来接脉冲水表、脉冲个数计量等，默认用来计量脉冲个数

开关量输入

GND

数字量地

电源输出:3.3V/0.5A

3.3V

3.3V输出

DI1-2-3-4

开关量通道1-2-3-4

逻辑0：湿节点0-3VDC

逻辑1：湿节点5-30VDC

可以用来检测接触器、空开状态、箱体门状态等

模拟量输入

5.0V

5V输出

电源输出:5V/1.0A

GNDA

模拟量地

AI2,4

电流型

4mA～20mA/0mA～20mA，0.5V～4.5V/0V～4.7V/0V～5V，用来采集水位传感器、压力传感器

AI1,3

电压型

SIM卡槽

SIM卡

SIM接口

支持全网通通讯使用牙签等硬物，用力挤压小孔，则卡槽就会自动弹出，放好卡后，插入即可

天线

ANT

天线接口

标准SMA阴头天线接口，特性阻抗50Ω
